1.簡介

采用先進的功率處理電路的技術已用于許多應用的持續增長，例如無線傳感器網絡，的IoT裝置，和家用電器。為了實現真正的物聯網（WoT）環境，需要用于各種連接設備的可靠電源電路。如圖1所示，此類設備內部的電源電路執行能量收集和功率處理，以使這些設備可操作并連接至WoT。此類WoT設備的處理器和發射器可以利用電源電路收集和處理的能量成功運行。由于電源電路和不同類型的電源都在WOT裝置，它們的設計工程師不應忽視的功率電路（例如，能量采集接口）對系統性能的因素的影響，如可靠性，成本和效率。本文考慮的用于WoT應用的電源示例包括電池和太陽能電池。為了使不同電源有效且高效地運行，系統設計人員應考慮WoT設備中使用的電源電路的可靠電路控制策略和電源管理算法。

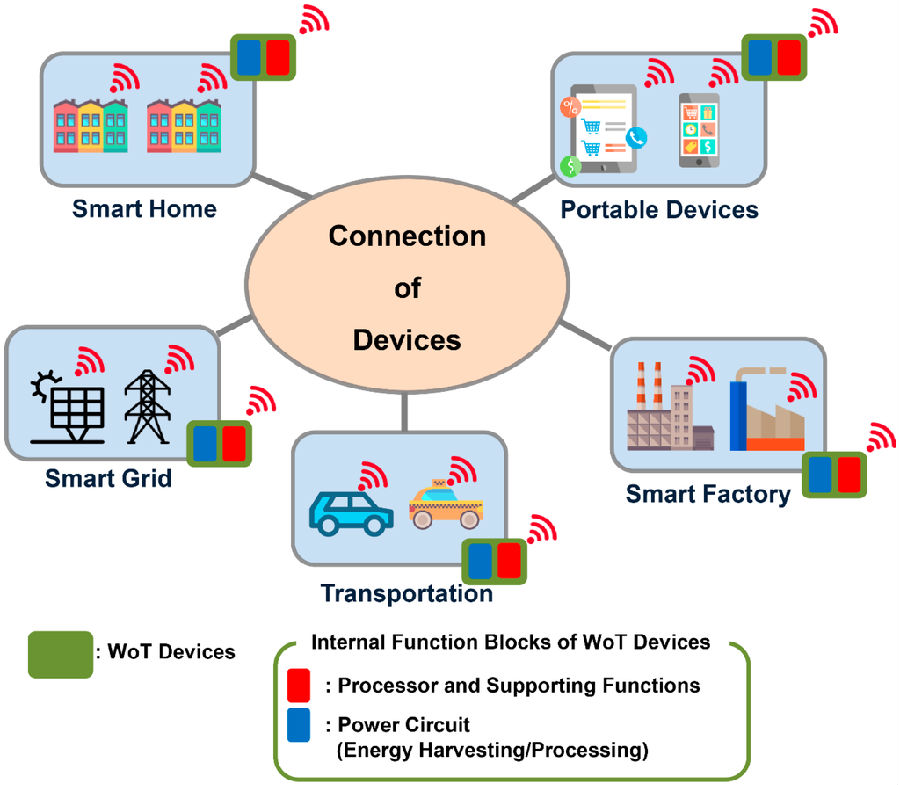

圖1. 電源電路在WoT中的作用。

圖2顯示了與WoT連接的設備的典型電源電路配置的框圖。雖然功率電路中的實際功率轉換是由功率級執行的，但通常使用控制器來控制感興趣的主要變量，例如電壓和電流。由于傳感器通常用于控制系統中的反饋，因此當反饋信息不可用時，控制器的令人滿意的操作將是不可能的，這可能是由于傳感器故障引起的。如圖2所示在傳感器輸出和控制輸入之間存在接口電路。因此，期望不僅由傳感器而且由其接口電路確定實際反饋信號的特性。換句話說，傳感器的故障率會影響功率轉換電路的可靠性。以同樣的方式，傳感器及其接口電路的動態會影響控制性能。由于電源電路控制方法通常需要安裝傳感器，因此本文報告了傳感器及其接口電路對電源電路性能的影響。特別是，本研究著重于傳感器故障率和動態特性如何影響可靠性和控制性能。

2. WoT連接設備的典型功率轉換方法的框圖。

這項研究的分析過程，觀察和驗證結果解決了涉及各種WoT設備連接的硬件和系統設計挑戰。具體來說，這項研究的貢獻可以總結如下：

首先，本研究通過考慮傳感器及其接口電路的影響，對WoT設備的可靠性和控制性能進行了全面的分析。雖然傳感器的可靠性已經明確考慮在一些案例研究[ 12，14]，傳感器可靠性數據的使用僅限于調查詳細的故障模式和故障嚴重性。與以前的研究相比，該研究不僅關注傳感器的可靠性，而且研究了傳感器的直接反饋以外的其他傳感機制如何提高系統的可靠性。例如，使用可以增加針對電流傳感器故障的容錯能力的電流信息重建或估計方案的使用被視為增加系統可靠性的方法。而在重建或電壓/電流反饋估計的研究工作已經進行了，本文提供了可以實現的系統可靠性改善水平的定量分析結果。

其次，本文考慮了過去尚未深入探討的傳感器接口中電源電路的實際硬件設計方面。尤其是，這項研究是基于以下觀察結果：

（1）電源電路中使用的測量傳感器也會失效或磨損[ 12 ]；

（2）接口電路通常與傳感器一起使用，以解決與電磁干擾（EMI），模數轉換（ADC）和開關模式功率調節有關的問題。通過理論分析和面向電路的驗證，本文證明了這種實際的約束條件會影響WoT設備中通常用于能量收集的電源電路的可靠性和調節性能。

第三，系統設計人員可以輕松地采用本文的分析方法來研究不同電路配置和反饋方案的影響，這些電路和反饋方案用于不同類型的嵌入式設備的電源電路。當使用多種方法獲取相同變量的反饋時，本文考慮的可靠性分析框架可以輕松地應用于此類方法的可靠性計算模型。由于考慮的可靠性分析方法可提供定量結果，因此系統設計人員可以在系統規劃階段對各種設計方案進行更全面，更實際的權衡研究。這些結果也可以用作執行設計優化以滿足各種目標（例如成本，可靠性和復雜性）的度量。例如，可以優化傳感器的能量采集接口，以便可以在各種設計候選中選擇具有最高可靠性級別的設計方法。盡管為傳感器設計可持續能源收集方法的研究工作受到了持續的關注，大多數以前的研究作品只集中在電路和功率控制方法的發展; 考慮到電源電路對可靠性特性的影響，執行系統級分析的研究似乎很有限。

該手稿的其余部分安排如下：下一節回顧了相關的先前研究工作。第三部分討論了傳感器對系統可靠性的影響，并介紹了可靠性分析方法。還提供了可靠性分析結果。第4節顯示了傳感器接口電路的動態如何影響系統控制性能。第5節提供了仿真和實驗的驗證結果。最后，第6節通過總結研究結果并介紹未來工作的方向來總結本文。
