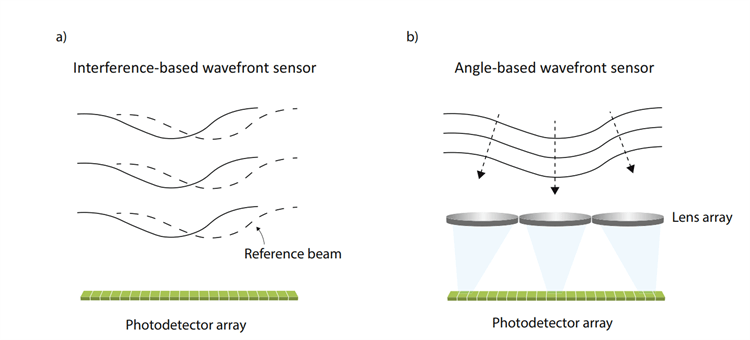

圖片來源：Yi, S. 和Xiang, J., et al., (2021) 由平面光學的近場實現的基于角度的波前傳感。自然通訊，[在線] 12(1)�？稍冢篽ttps://doi.org/10.1038/s41467-021-26169-z

角度傳感器用于測量波前已有一段時間了，最??流行的傳感器之一是 Shack-Hartmann 傳感器。與其他波前傳感方法相比，基于角度的方法廣泛用于工業應用和科學研究。

基于角度的傳感獲得如此廣泛接受的主要原因之一是其完全集成的設置、穩健性和快速。然而，該技術的主要缺點之一是其空間分辨率低，這受到角度傳感器尺寸的限制。

基于角度的傳感器

基于角度的傳感器使用微透鏡在一組網格點上對光的入射角進行采樣。一旦獲得，角度值就會被加在一起并進一步評估以建立光波的波前。

然而，如前所述，低空間分辨率阻礙了這些傳感器在要求苛刻的應用場景（如定量相位成像）中完全有效。這是因?yàn)殓R頭尺寸較大，并不是縮小鏡頭尺寸那么簡單，鏡頭越小意味著對焦能力的降低。

平面光學

為了克服這一挑戰，威斯康星州麥迪遜分校的團隊?wèi)?yīng)用了一種基于平面光學的創新技術來制造一種具有用于定量相位成像潛力的傳感器。平面光學鏡頭是平面鏡頭，由于其形狀，能夠提供無失真成像。

這些透鏡可用于全息、納米天線和片上光學處理。通常，大多數平面光學器件依賴于遠場效應，但威斯康星-麥迪遜團隊對探索平面光學器件的近場效應很感興趣。

我們使用緊跟在平面光學元件之后的光場能量分布來測量入射角。

Zonfu Yu，主要作者，威斯康星大學麥迪遜分校工程學院副教授

制造與開發

研究人員使用光刻法來定義方形圖案陣列來制造基于角度的傳感器。這種方法在互補金屬氧化物半導體 (CMOS 傳感器) 的負色調光刻膠層上產生一系列方形圖案 - 連同其四個像素，每個方形圖案產生一個角度傳感器。

此外，每個傳感器只需要一個沉積和蝕刻步驟，這意味著可以完全集成到現有的 CMOS 傳感器制造工藝中。因此，這些創新的基于角度的傳感器可以低成本批量生產。

由于采用了平面光學技術，這種新型的基于角度的傳感器展示了增強的空間分辨率和寬動態范圍。該團隊還能夠調整平面透鏡的近場效應，以生產出能夠以 30 fps 捕獲微小測量值的傳感器，這是對當前基于角度的傳感儀器的重大改進。

我們可以通過提高光的吞吐量來顯著提高量子效率。例如，一種設計是使用相位孔徑而不是二進制孔徑，原則上可以將光通過率提高90%以上。

Zonfu Yu，主要作者，威斯康星大學麥迪遜分校工程學院副教授。

增強的空間分辨率

總體而言，這種新型波前傳感器的主要改進在于其高分辨率。這種增強的能力允許基于角度的傳感器執行定量相位成像，這通常由基于干涉的方法進行。

盡管基于干涉的儀器，例如激光干涉儀，容易受到機械噪聲或光源產生的噪聲的影響，但它們?nèi)匀皇谦@取定量相位測量的主要儀器。

然而，Yu 和他的團隊希望他們新開發的傳感器能夠作為當前基于干擾的方法的補充。用于快速和高分辨率波前測量的創新、高性能基于角度的傳感器為自適應光學以及制造和生命科學研究中的材料表征提供了令人興奮的機會。
