1競賽題來源及創新特色

　　1.1競賽賽題來源及科學意義

　　隨著社會的不斷進步與科學技術的不斷發展，人們對我們賴以生存的地球投入了越來越多的關注。世界上大多數國家也充分認識到了環境對人類發展的重要性。這其中最為重要也是最為緊迫的問題就是能源問題。能源資源是經濟發展的基礎，但是隨著經濟的發展，很多能源將面臨緊缺，要從根本上解決能源問題，除了尋找新的能源，節能是關鍵的也是目前最直接有效的重要措施。

　　隨著社會的不斷進步與科學技術的不斷發展，人們對我們賴以生存的地球投入了越來越多的關注。世界上大多數國家也充分認識到了環境對人類發展的重要性。這其中最為重要也是最為緊迫的問題就是能源問題。能源資源是經濟發展的基礎，但是隨著經濟的發展，很多能源將面臨緊缺，要從根本上解決能源問題，除了尋找新的能源，節能是關鍵的也是目前最直接有效的重要措施。

　　推行照明節電技術節約電能是節約能源的一種途徑。照明節能的基本原則應是保證不降低工作場所的視覺要求下，力求減少照明系統中的能量損失，最有效地利用電能。目前
照明系統采用手動開關，經常出現沒有及時開關的現象，從而也造成大量的能源浪費。

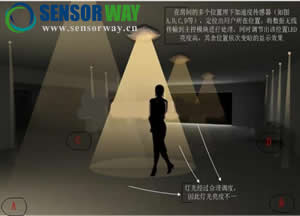

　　出于以上思考，團隊成員開始著手準備家居智能照明系統的開發。首先通過布置于室內的基于加速度傳感器陣列定位的LED燈光控制系統，判斷室內是否有人，如果有人，則通過控制系統算出人的位置，然后打開該位置的LED燈，并調節到合適的亮度。其他地方的LED燈則依照距離遠近，控制其亮度。從而實現當用戶走到一定范圍內的任何位置時，LED燈的自動開關及亮度的調節，避免用戶忘記關燈浪費電能。同時實現了很好的LED燈光控制效果，提高了用戶的家居體驗。

　　1.2創新特色

　　現有的家居燈光控制大部分仍采用手工方式，時常會有因忘記關燈而造成能源浪費的現象。有些智能家居采用紅外傳感及光強傳感結合的方式，可時不時會出現檢測不到室內有人而使燈光時亮時暗的的情況。

　　針對以上的情況，我們組著手準備的基于加速度傳感器陣列定位的LED燈光控制系統，在解決以上問題的同時，凸顯了以下創新特色：

　　實現家居LED燈光的自動控制，同時能夠實現溫馨、炫彩等不同風格的燈光效果，很大程度上提高了用戶的家居體驗

　　加速度傳感器陣列定位的創新型應用，與家居燈光控制的巧妙結合，是目前市面上未曾見到的對家居燈光的合理控制，達到節能環保的目的

　　加速度傳感器陣列還可以在家庭的防入侵中起到很大作用
　　用戶不需佩戴任何控制裝置，使用的方便性得到很大提升
　　模塊間的通信采用無線模式，使設備的安裝不受限制，方便安裝時的布局

　　2基于加速度傳感器陣列定位的LED燈光控制

　　2.1作品簡介

　　本作品是基于加速度陣列定位的LED燈光控制系統，主要用于家居，能營造出溫馨、炫彩等燈光風格，極大地提高了用戶的家居體驗。

　　本作品包含以下模塊：

　　數據收發及數據處理：由具有射頻功能的ATmega128RFA1組成，同時完成數據收發與處理

　　數據采集模塊：由多個加速度傳感器組成，以提高定位的精度

　　2.2工作原理

　　2.2.1數據收發及數據處理原理

　　Atmel的ATmega128RFA1在單片的無線射頻傳輸方面有著優越的表現。由多個加速度傳感器檢測室內的震動情況，通過ATmega128RFA1將采集到的數據傳輸至同樣由ATmega128RFA1組成的控制模塊，ATmega128RFA1有著足夠的處理能力，通過分析得到的數據算出人在一定范圍內的較為準確的位置。基于此位置，再通過高亮LED燈的控制產生良好的燈光效果。

　　大體流程如下：

　　2.2.2加速度傳感器定位原理

　　MXC6202xG/H/M/N芯片是按統一微納cmos標準制作的物美價廉的雙軸加速度計。它通過混合信號處理和集成IIC總線組成一個完整的傳感系統，可以直接和微處理器連接而不再需要A/D轉換。MXC6202xG/H/M/N芯片測量加速范圍±2g，工作在3.0V25℃環境下精度可達到g/512—g/128。動態靜態加速都可測量。此類芯片的設計基于空氣熱對流不需質量塊。本設計解決了與技術相關的靜摩擦問題，提供了大于50000g的沖擊承受。

　　MEMSIC加速計是按照CMOS工藝集成的雙軸測量加速度的裝置。裝置的工作原理基于熱對流，工作像其他加速計一樣，不同在于它是一個氣泡在MEMSIC裝置中。

　　一個單一的熱源懸浮在單晶硅中的密閉的空間。成組熱電偶等間距的分布在熱源的四周。在沒有加速度時，熱源四周的溫度階梯一樣，所以所有電偶處的溫度相同，熱電偶輸出電壓也就一樣。

　　由于熱對流的任意性，加速計的每個方向都可能打破溫度的平衡而呈現出非線性，由于溫度變化，所以四個熱電偶輸出地電壓就不同。不同的加速與輸出地不同電壓成直接比例關系。加速計上有兩個完全相同的加速度信號線分別用來測量X，Y軸的加速度。

　　3設備架構及設計方案

　　4性能及技術指標

　　4.1AVR性能分析

　　基于RF的單片解決方案我們選擇了AVR®無線微控制器ATmega128RFA1。

　　ATmega128RFA1的性能分析如下：

　　ATmega128RFA1 符合 IEEE 802.15.4標準，集成了愛特梅爾的picoPower® AVR MCU 和一個2.4 GHz 射頻 (RF) 收發器。

　　器件包括一個帶有嵌入閃存的低功耗、高性能AVR MCU。單芯片設計器件可讓設計人員節省電路板空間，更加方便快捷。128kByte內置Flash以及16KB內置SRAM,能滿足數據存儲的要求功耗低,各個外設可以通過設置禁止或者使能，從而達到節能的目的。高級RISC指令結構，高達16MIPS的處理速度，滿足數據處理的要求器件的吞吐量1MIPS/MHz,無線電收發器的數據數據速率從250kbps到高達2Mbps.

　　4.2加速度傳感器性能分析

　　特征
　　通過無鉛認證
　　IIC快速（≦400KHz）被動模式接口
　　1.8V兼容IO
　　嵌入式啟停和自測
　　可用芯片自帶溫度傳感器
　　8接點定義7位地址
　　2.7V-3.6V可連續運行
　　整體CMOS集成電路
　　低功耗：<6mAV
　　方案優于1mg
　　芯片上混合信號處理
　　最大承受沖擊>50,000g
　　小體積封裝：5mm*5mm*1.55mm
