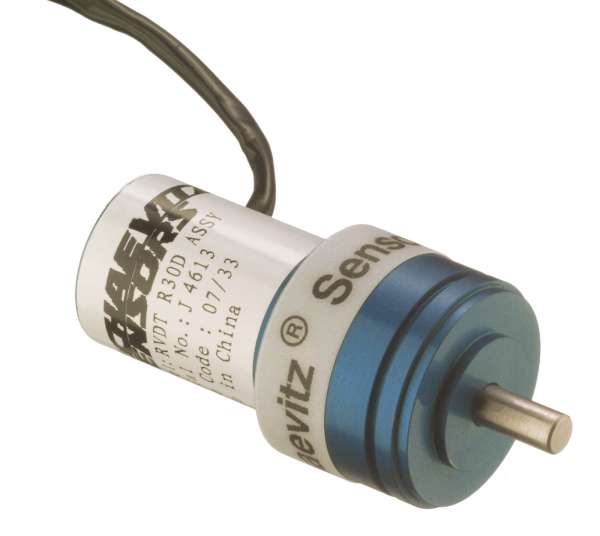

R30D角位移傳感器
R30D角位移傳感器:RVDT采用非接觸式專利設計，與同步分析器和電位計等其它傳統的角位移測量儀相比，有效地提高了長期可靠性。它的設計獨特，在不使用諸如滑環、葉片、接觸式游標，電刷等易磨損的活動部件的前提下仍可保證測量精度。
該傳感器采用特殊形狀的轉子和線繞線圈，模擬線性可變差動傳感器(LVDT)的線性位移，有較高的可靠性和性能。轉子軸的旋轉運動產生線性輸出信號，圍繞出廠預置的零位移動±60°(總共120°)。此輸出信號的相位指示離開零位的位移向。轉子的非接觸式電磁耦合使產品具有無限的分辨率，即絕對測量精度可達到零點幾度。
盡管能夠持續旋轉，多數RVDT只在±30度范圍內經過校準，標稱非線性度低于滿量程(FS)的±0.25%。擴展量程最高達到±90度，但線性度較差。
輸出： ±3.75VDC
量程： ±30°
封裝：鋁制外殼，單滾珠軸承
工作溫度范圍： -18℃～75℃
精確度： 0.25%
供電電源： 15 VDC
特點：非接觸式，鋁制外殼
類型： 角位移傳感器(RVDT)
電氣連接：28AWG，Teflon 絕緣材料，4線
典型應用： 液壓泵控制，促動器反饋，調速氣門杠桿定位
