有許多不同類型的溫度傳感器。但是一種類型的設備專門用于處理冷鏈管理的精度和可伸縮性。

食品和藥品供應鏈中的最大挑戰之一是保存易腐爛物品。因此，重要的是在運輸過程中將這些物品（即食品和藥品）保持良好的冷藏狀態，以確保食品的新鮮度和藥品的功效。

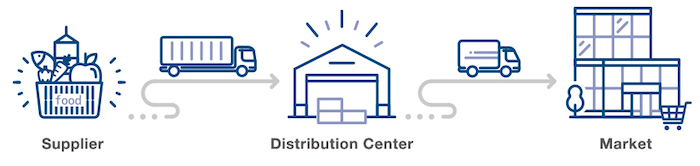

簡化食品分配顯示了冷鏈中的挑戰。圖片由研華提供

這對監控冷鏈制冷系統的電氣系統設計構成了很大的限制，我們先前在有關冷鏈監控的文章中對此進行了討論。低至2攝氏度的差異足以損壞所需的商品，使它們毫無用處。

在這個領域，設計工程師面臨著創建可在很小的誤差范圍內測量和控制溫度的系統的挑戰。無疑，這導致了冷鏈中高精度溫度傳感器的發展。

溫度傳感器的類型

溫度傳感器有很多種類（模擬和數字形式），考慮到所需的應用，所有這些都具有一定的優勢。

熱電偶是由兩種不同金屬組成的模擬溫度傳感器。給定這些異種金屬之間的溫差，會在設備上產生一個電壓，該電壓可用于推斷溫度。熱電偶價格便宜，功耗低，但靈敏度不高且不表現出線性響應，因此需要大量的線性化算法才能發揮作用。

熱敏電阻是模擬溫度傳感器，其顯示的電阻變化與溫度變化成比例。這些傳感器反應迅速且高度靈敏，但需要大量功率。因?yàn)樗鼈兪欠蔷�性的，所以它們還需要一個查找表才能運行。

熱電偶的工作原理。圖片由Omega Engineering提供

邏輯輸出溫度傳感器是數字溫度傳感器，當檢測到的溫度超過某個預定閾值時，該邏輯驅動邏輯高電平。它們?cè)诘蜏叵绿峁┝朔浅＞�確的感測功能，通常用于代替系統中的開關。

串行輸出溫度傳感器是數字溫度傳感器，以極低的功率提供高靈敏度。通常通過I2C或SPI通信在微處理器和串行輸出溫度傳感器之間建立通信。

冷鏈溫度傳感器

長期以來，簡單的模擬傳感器一直是冷鏈管理中的常見選擇。但是，隨著半導體技術的今天進步，集成溫度傳感器被認為是此類溫度敏感應用的最佳選擇。

串行輸出溫度傳感器可以說是最適合冷鏈設計嚴格要求的傳感器。通常，這些類型的溫度傳感器可提供低至0.5°C的精度和小于250μA的低工作電流。

菊花鏈?zhǔn)綔囟葌鞲衅�。圖片由德州儀器（TI）提供

溫度感測IC有益的另一個地方是開發人員追求經濟高效的可擴展性時。例如，由于所有這些測量都使用多個MCU，因此在多個位置（例如在冰箱或冷藏柜中）感測溫度可能變得昂貴。

使用共享總線，設計人員可以使用共享線路的數字溫度傳感器來解決可擴展性，這使它們可以在I2C或SPI等芯片中進行帶內尋址。

Maxim Integrated的新型溫度傳感器

作為最近專為冷鏈設計而設計的數字溫度傳感器的一個例子，Maxim Integrated發布 了MAX31889和MAX31825，旨在提高精度，功耗和可擴展性。MAX31889是為獨立的溫度檢測而設計的，是一款數字溫度傳感器，具有出色的精度和功耗。

這些規格支持這些要求，在-20°C至+ 105°C范圍內具有±0.25°C的精度，測量期間的工作電流為68μA，待機電流為0.55μA。

MAX31825應用實例。圖片由Maxim Integrated提供

對于可擴展性解決方案，MAX31825數字溫度傳感器每條總線最多支持64個器件，從而大大降低了復雜性，并降低了對多個MCU的需求。它還提供了一些固體規格，例如0°C至+ 70°C的精度為±1°C。

冷鏈管理中的精確事項

隨著這些新型溫度傳感器IC的發布，Maxim解決了冷鏈設計中的上述一些難題。這些IC和其他類似的集成溫度傳感器IC為設計人員提供了可擴展和精確解決方案的有用選擇。

在沒有放緩跡象的情況下，未來冷鏈將需要更多類似的解決方案，以確保我們食品的質量和藥品的可靠性。
